Kaabli katkestuse detektor
Odavam kaabli katkestuse otsija, umbes 30-eurose hinnaklassi seade, sobib pigem võrgukaablite ja telefoniliinide kontrollimiseks ning ei tööta usaldusväärselt maa-aluste aedade juhtmetega.
See seade on loodud just raadiopiirde ja robotniiduki juhtme katkestuse leidmiseks – töötab kindlalt ka maa sees ning võimaldab testida kuni 1000 m juhtmelõiku korraga.
Ostmine tasub end sageli ära juba esimese kasutusega, sest tehniku väljakutse maksab sama palju kui seade ise. Saadaval ostuks ja rendiks.
Kokku on 2 toodet.
Aktiivsed filtrid
Kaabli katkestuse otsija raadiopiirde ja robotniiduki juhtmele
Kui raadiopiire või robotniiduk äkki enam ei tööta, on põhjuseks enamasti katkestus piirdejuhtmes. Isegi väike katkine koht võib peatada kogu süsteemi töö, sest signaal ei pääse enam ringi liikuma. Juhtme täpse katkestuskoha leidmine ilma abivahendita võib võtta tuned. Kaabli katkestuse detektor on mõeldud just selleks, et probleem kiiresti ja täpselt üles leida.
Miks piirdetraat katkeb?
Piirdetraadi katkestused on üldiselt harvad ning tulenevad peamiselt välistest teguritest, näiteks juhuslikust labidatabamusest, trimmerdamisest või lahti tulnud ühenduskohast. Korralikult paigaldatud ja kaitstud juhtmed kestavad tavaliselt aastaid probleemideta.
Katkestus võib tekkida mitmel põhjusel:
✓ Aiahoolduse või kaevetööde käigus on juhe juhuslikult läbi lõigatud.✓ Halvasti isoleeritud ühenduskoht on ajaga lahti tulnud või oksüdeerunud.
✓ Närilised või mutid on kaabli isolatsiooni kahjustanud;
✓ Pinnase liikumine või vajumine on tõmmanud juhtme pingesse ja murdnud selle
✓ Külmumise ja sulamise vaheldumine võib liigutada juhet nii, et ühenduskoht annab järele
Kuidas kaabli katkestuse otsija töötab?
Kaabli katkestuse detektor töötab põhimõttel, et saatja saadab mööda piirdejuhet madalpinge signaali, mida vastuvõtja suudab tuvastada juhtme asukohast sõltumata – olgu see paigaldatud maa sisse või aia külge. Vastuvõtja mõõdab signaali tugevust ja aitab kindlaks teha, kus see järsult nõrgeneb või katkeb. Just see koht näitabki, kus juhe on katki või ühendus on kadunud.
Seade koosneb tavaliselt kahest osast – saatjast ja vastuvõtjast. Saatja ühendatakse juhtme ühe otsaga, kust see saadab mööda juhet impulsssignaali. Vastuvõtjaga liigutakse mööda piirdejuhet, ning seade annab signaali olemasolust märku heliga. Kui signaal on tugev, on juhe terve. Kui signaal järsult kaob või muutub nõrgaks, viitab see katkestusele või katkisele ühendusele.
Selline tööpõhimõte võimaldab katkise lõigu leida kiiresti ja täpselt, ilma et peaks kogu juhet välja kaevama või uue paigaldama. Tavaliselt piisab mõnest minutist, et lokaliseerida probleemne koht ja asuda parandustööle.

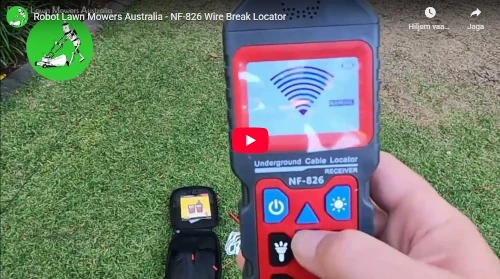

Video
Katkise juhtme parandamine
Kui katkestuse koht on tuvastatud, tuleb see parandada korrektselt, et süsteem jääks töökindlaks ka niisketes tingimustes. Tavaline teibiga ühendus ei ole piisav, sest niiskus põhjustab kiiresti oksüdeerumist ja ühenduse katkemist.
Kõige kindlam viis on kasutada veekindlaid termokahanevaid jätkühendusi, mis ühendavad juhtmed mehaaniliselt ja tihendavad need seejärel hermeetiliselt. Selline jätk tagab kindla elektrilise kontakti ning kaitse niiskuse ja mustuse eest.
Parandamise sammud:
✓ Lõika kahjustatud osa välja ja paljasta juhtmete otsad umbes 8–10 mm ulatuses.
✓ Sisesta juhtmeotsad hülsi sisse, nii et paljas vask jääb hülsi metallosa alla.
✓ Pressi hülss näpitsate või spetsiaalse tangiga tugevasti kinni – see tagab elektrilise kontakti. Pressimise käigus väldi termokahaneva kihi vigastamist.
✓ Kuumuta välimine kiht (kuumaõhupuhur või tulemasina leegi serv), kuni termokahanev kiht tõmbub tihedalt kokku ja liitekoht on täielikult suletud.
✓ Veendu, et paljas vask ei jääks termokahaneva alt välja.
Raadiopiirde juhtmete parandamiseks sobivad järgmised suurused:
